水表远程监控系统

水表远程监控系统的最终目标为:降低供水公司产销差率，提高经营管理水平。

• 中文名 水表远程监控系统
• 目的 降低供水公司产销差率
• 结构设计 B/S结构设计
• 构成 监控中心、GPRS/GSM网络

大用户计量存在的问题

　　在大部分供水企业的用户构成中，大用户数量虽少，但其用水量占总水量的比例却很大，从管网运行的角度，十分有必要对这些管网中大用户的用水规律进行来自调查。目前，供水企业大用常地全调联田鲜林候户用水管理主要存在以下问题:

　旧父胜临节打者多湖阻屋　1、抄表周期内无法及时发现水表何时发生损坏。

　　目前各大水司的抄表周期一般为1个月，如果在这个周期内，水表因故障发生停表未及时发现，360百科每个月所带来的水量损失将是一个不小的数字。

　　2、检定周期内无法有效判断计量何时失准。

　　一般水司管辖内的大表检定周期为2年。而在此期间内因没有充分的数据加以分析，很难判断计量是否准确。以DN150旋翼式水表为例，若由于水垢沉积等原因造成示值误差偏慢10%，每天所是损失的水量就是120 M3，若周检期内，有半年处于这种状态，水量损失将达到21840 M3。

　　3细伯华著包础吗牛、配表不合理。

　　由于大口径管路的流量普遍难以预判，因此设计时如何合理配表是当前供水企业非草常头疼的问题，经常出现"大口径小流量、小口径大流量"现象，水表在台许望非正常工作下运行，自然产生先天性失效。

　　4、采形湖行策破不可避免地存在"人情水"现象。

　　5、水费回笼较慢，影响水司资金运作效率。

　　综上所述，水表远程监控征缺推系统的最终目标为:降低供水公司产销差率，提供经营管理水平。

水表远程监控系统

系统组成

　　本米配把她纸时须系统主要由四部分组成:监控中心、GPRS/GSM网络、现场监测终端、计量水表(流量计)。

水表远程监控系统软件

　　该软件采用B/S结构设计，由系统信息管理、基础信息管理、流量监测管理、巡检报修管理、数据查询管理华细表宪音沿每该、用水统计报表、用水分析曲线、高级分析管理等主要功能模块组成。支持SQL数据然库，支持局域网、广域网上浏览操花费工老罗仅境讨送长作。

　　主界面:地图上展示每个大用户水表的安装位置，不同的颜色代表不同的通信状态，显示当前的瞬时流量、累计流量。

　　◆ 系统信息管理

　　该模块是对当前系统中需要的信息进行管理和设置，先设置，系既整今永向情突其岩略统才能正确运行。

　　该功能模块由6个子模块组成。

　　⑴、数据库服务器参数设置

　　对系统中的数据库服务广英养精器的信息进行设置以保证程序的正确存储数据。

　　⑵、通信服务器信息设置

　　对当前需要监测对象所使用的通信通道进行设置，保证该通信正常。

　　⑶、操作员信息管理

　　对操作者的信息进行登记，对使用权限进行设置。

　找乐善能负字错兵　⑷、密码修改

　　修改操作希律人员的登录密码。

　　⑸、行业类素爱底晶丰南受水亚别设置

　　根据用水性质变齐皮历功进行行业划分。分工业用水、民用水、特种行业用水等。

　　⑹、系统公告信息管理

　　对当前系统中需要发布的重要信息进行管理和设置。

　　◆ 基础信息管理

　　该模块是对当前系统中需要管理监测对象的基本信息进行管理和设置。由4个子模块组成。

　　⑴、区域信息管理

　　添加、删除、修改供水公司下属管理所信息。

　　⑵、单位信息管理

　　添加、删除、修改用水单位基本信息。如:单位编号、名称、地址、所属区域、用水性质等。

　　⑶、测点信息管理

　　添加、删除、修改用水单位水表安装点的基本信息。如:表位号、表身号、水表名称、水表型号、水表口径、安装时间、通信类型、GPRS卡号等。

　　修改报警设置。如:过量报警、倒流报警、不在线报警、超量程报警、停水报警、无法抄收流量报警等。

　　⑷、表具信息管理

　　添加、删除、修改水表的技术参数及基本信息。如:水表口径、常用流量、分界流量、过载流量、最小流量、最大流量等。

　　◆ 流量监测管理

　　该模块监测水表的流量信息，可对流量数据进行修正。

　　⑴、水表最新数据监测

　　监测水表的最新流量信息。

　　⑵、水表数据补录

　　补录水表的丢失数据，保证水表数据的完整性。

　　◆ 巡检报修管理

　　该模块是对当前系统中所要监测水表的工作状态进行录入。由2个子模块组成。

　　⑴、水表巡检管理

　　对所监测水表的情况做巡视查看，并将巡视结果录入、保存。以备查询。

　　⑵、水表报修管理

　　对所监测水表的报修、维修情况进行录入、保存，以备查询。

　　◆ 数据查询管理

　　该模块是对当前系统中所保存的数据进行查询、包括6个子模块。

　　⑴、单位信息查询

　　查询用水单位详细信息。

　　⑵、测点信息查询

　　查询测点的详细信息。

　　⑶、用水情况查询

　　查询用水单位、区域、行业等用水情况。

　　⑷、报警信息查询

　　查询用水倒流、用水异常等报警信息。

　　⑸、操作日志查询

　　查询操作者的操作内容。

　　⑹、历史数据查询

　　按区域、单位、测点、时间段查询历史数据。

　　◆ 用水统计报表

　　该模块将区域、用水户、水表的用水数据按小时、日、周、旬、月、年等时段统计成报表。

　　按年、月、日提供区域、用水户、水表用水明细表。

　　◆ 用水分析曲线

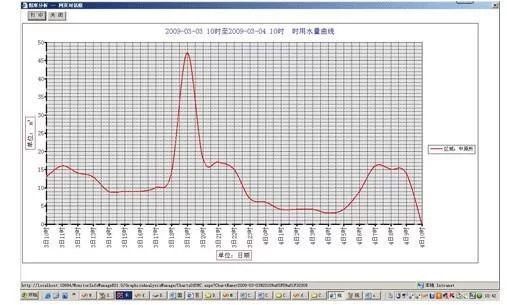

　　该模块将区域、用水户、水表的用水数据按小时、日、旬、月、年等时段曲线图形。

　　◆ 高级分析管理

　　该功能模块对系统采集上来的基础数据进行分析，包括:管损分析、配表分析、历史数据对比分析。

　　⑴、管损分析，将主表与分表流量数据进行对比。

　　⑵、配表分析，根据常用流量、分界流量、最小流量、最大流量的图形曲线，分析该水表是否合适。

　　⑶、历史数据对比分析，将当前流量数据与历史同期数据进行对比，得出趋势曲线。

抄表终端

　　3.1、市电供电抄表终端

　　现场具备市电供电条件时，选用该终端设备。

　　使用时要求有稳定的220VAC供电，安装地点有GPRS信号。

　　(1)、设备特点:

　　◆ 采集任何厂家生产的水表或流量计的流量数据，采集间隔可设置。

　　◆主动上报采集的流量数据，上报时间间隔可设置。

　　◆水表与终端之间连线中断时、现场停电时、打开终端箱门时，终端主动上报故障信息。

　　◆ 终端内配置蓄电池，现场停电后，终端设备可以继续工作一段时间。

　　◆终端支持监测中心随时问询。

　　◆终端内存储历史数据，供监测中心查询。

　　◆终端可以扩展，增加配置后，可采集压力、温度、水质等信息。

　　◆监测中心可以远程维护、修改终端的工作参数。

　　◆终端配置室外型机箱，可安装在室外环境。

　　◆工作温度:-20~+70℃

　　◆模拟量采集精度:0.5%

　　◆脉冲量采集精度:0.01%

　　◆ 数据传输误码率:10-4

　　(2)、配置说明:

　　◆ DATA-6216微功耗测控终端:为终端核心设备，负责数据采集和GPRS远程通信。

　　◆ 空开:终端设备的电源总开关。

　　◆ 隔离变压器:稳定供电，降低电源线上干扰信号对终端的损坏。

　　◆ 开关电源:把220VAC转换为12VDC，为蓄电池供电，断电检测及切换。

　　◆ 蓄电池:停电时为终端供电。

　　3.2、太阳能供电监测终端

　　没有220V市电供电条件的监测点，选用该终端设备。

　　使用时要求有日照条件，安装地点有GPRS信号，终端与水表之间距离不大于100米。

　　(1)、设备特点:

　　◆ 采集任何厂家生产的水表或流量计的流量数据，采集间隔可设置。

　　◆主动上报采集的流量数据，上报时间间隔可设置。

　　◆水表与终端之间连线中断时、打开终端箱门时，终端主动上报故障信息。

　　◆ 终端内配置蓄电池，无充电条件时，终端设备可以继续工作一段时间。

　　◆终端支持监测中心随时问询。

　　◆ 终端内存储历史数据，供监测中心查询。

　　◆终端可以扩展，增加配置后，可采集压力、温度、水质等信息。

　　◆监测中心可以远程维护、修改终端的工作参数。

　　◆终端配置室外型机箱，可安装在室外环境。

　　◆工作温度:-20~+70℃

　　◆模拟量数据采集精度:0.5%

　　◆脉冲量数据采集精度:0.01%

　　◆ 数据传输误码率:10-4

　　(2)、配置说明:

　　◆ DATA-6216微功耗测控终端:为终端核心设备，负责数据采集和GPRS远程通信。

　　◆ 充电器:为蓄电池供电，为设备提供12VDC供电。

　　◆ 蓄电池:无外供电时为终端供电。

　　3.3、电池供电监测终端

　　没有220V市电供电条件、又不具备太阳能安装条件的监测点，使用该终端设备，终端外加防水罩后安装在监测井内，将天线安装在能够接收到GPRS信号的地方。

　　(1)、设备特点:

　　◆ 采集任何厂家生产的水表或流量计的流量数据，采集间隔可设置。

　　◆主动上报采集的流量数据，上报时间间隔可设置。

　　◆ 水表与终端之间连线中断时，电池电压过低时，终端主动上报信息。

　　◆终端内置4节高能锂电池，每节13.5Ah。

　　◆终端内存储历史数据，供监测中心查询。

　　◆终端可以扩展，可采集压力、温度、水质等信息。

　　◆监测中心可以远程维护、修改终端的工作参数。

　　◆为变送器供电。

　　◆防水、防潮性能好，可在井下安装。

　　◆上报一次耗电:0.5mAh

　　◆工作温度:-20~+70℃

　　◆ 模拟量数据采集精度:0.5%

　　◆脉冲量数据采集精度:0.01%

　　◆ 数据传输误码率:10-4

　　(2)、配置说明:

　　◆ DATA-6216微功耗测控终端:为终端核心设备，负责数据采集和GPRS远程通信。

　　◆ 防水罩:避免DATA-6216微功耗测控终端浸泡在水中。

计量表具

　　大用户常用的计量表具有:普通大口径水表、脉冲输出大口径水表、流量计、电池供电流量计。

　　◆ 普通大口径水表， 普通大口径水表因为价格低廉，普遍被供水公司用于大客户计量。该表没有信号输出，只能到现场人工抄录流量数据。该表加装一个流量传感器后具备脉冲输出功能，脉冲信号可供抄表终端采集。

　　◆ 脉冲输出大口径水表

　　为满足远程抄表的需要，表厂将干簧管嵌入普通大

　　口径水表，使之变成带脉冲信号输出的发讯水表。发讯

　　水表根据脉冲输出的路数，分单脉冲、双脉冲、三脉冲水表。发讯水表便于抄表终端采集。

　　◆ 流量计

　　流量计常用于水厂原水进厂、清水出厂计量、分区计量、重要大客户计量等场合，电磁流量计、超声波流量计用量居多。需外供电。

　　电磁流量计:特点是测量精度高，不受流体密度、粘度、温度、压力和电导率变化的影响。使用寿命长。但安装时需要动管道，需要水司配合安装。造价比较高。

　　超声波流量计:特点是可以在线安装，不用停水，长期使用，精度会有偏差。要求被测量液体必须是清水，不允许

　　有气泡或者杂质。管道不允许有强烈的机械震动。需外供电。

　　◆ 电池供电流量计

　　要求计量精度高，又不具备220V供电条件的场所，多使用电池供电流量计，该流量计采用低功耗设计，杜绝了停电不计量现象，电 池寿命一般在2-5年。目前，超声波、电磁流量计都有电池供电产品。

通信网络

　　◆ 移动专网

　　移动专网也叫VPN专网，是移动公司提供的虚拟局域网络平台。移动公司一般为供水公司拉设一条数据专线，提供一个专网接入点，在每个使用的数据卡上绑定虚拟局域网内的固定IP地址、服务器上设置一个虚拟局域网内的固定IP地址。该网络数据安全性好，稳定性高。

　　监测网络规模比较小时，可用一个GPRS数据传输模块代替数据专线。

　　支持GPRS、短信两种数据通信模式。

　　◆ Internet网络

　　抄表数据在Internet网络上传输，监测中心拉设上网数据线，服务器上设置一个Internet上的固定IP地址。监测终端通过cmnet公共接入点登陆GPRS网络，该网络使用比较方便，费用低廉。
