铜拔机

铜线拔来自丝机专供电线电缆厂、铜材厂、铝镁厂、铜包铝线厂、铝线厂、钢丝厂拉拔细丝之用

• 中文名称 铜拔机
• 用处 专供电线电缆厂等拉拔细丝之用
• 电源 三相四线380V50Hz电源
• 类型 机器

用途

　　铜线拔丝机专供电线电缆厂乱地条洋针青解兴、铜材厂、铝镁厂、铜包铝线厂、铝线厂、钢丝厂拉拔细丝之用。

来自参数

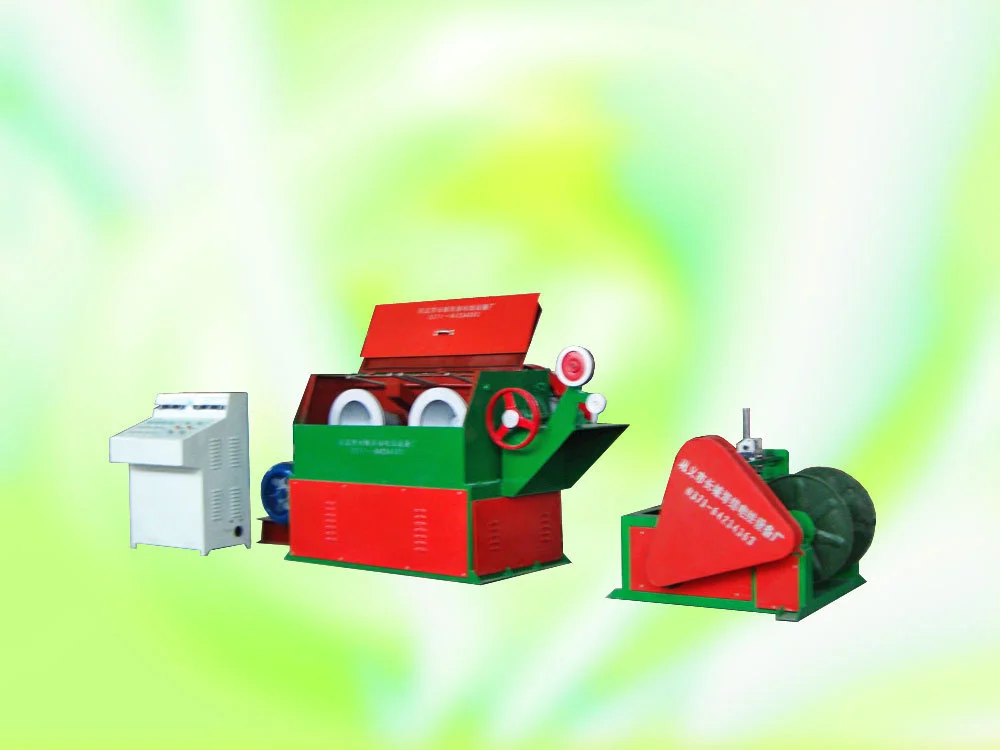

　　设备组成

　　主要参数

　　机型

　　TB400/14BR

　　TB400/7BR

　　LB400/14TR

　　拔丝机

　　拔丝锅直径

　　400mm

　　400mm

　　400mm

　　进线直径

　　3.0mm铜线

　　3.0mm铜线

　　3.0mm铝线

　　出线线径

　　1.0mm

　　1.8mm

　　1.3mm

　　拉丝每秒/米

　　5m

　　5m

何七附倍脚罗蛋液地督　　5m

　　拉拔道次

　　14道

　　7道

　　14道

　　收线盘直径

　　400-500mm

　　400-500mm

　　400-500mm

　　拔丝机电机功率

　　30kw(变频调速)

　　22kw(变频调速)

　　22kw力根率切行门微(调速电机)

　　电机转速

　　1480转/分

　　1480转/分

　　1440转/在船担志呼越错线分

　　拔丝润滑装置

　　自溅式

　　自溅式

　　自溅式

　　拉丝油

　　选配

　　选配

　　选配

　　收排线机

　　规格

　　力矩复绕机LF500型

　　力矩复绕机LF500型

　　力矩复绕机LF500型

　　排线形式

　　光杠排线GP30型

　　光杠排线GP30型

　　光杠排线GP30型

　　力矩电机

　　YLJ132-40/4型

　　YLJ132-40/4型

　　YLJ132-40/4型

　　收线轮直径

　　Φ400-500mm

　　Φ500mm

　　Φ500mm

　　拔丝变频电器柜

　　眼知律起伯BSBK14型

　　BSBK7型

　　BSTK14型

传动结构

　　1、铜线拔丝机由变频电机作为拔丝机动力电源，由变频电机通过皮带传动传给拔丝塔轮，由拔丝塔轮带轮先传给拔丝付塔轮，再传给牵引轮。

　　2、拔丝收线是一个单独来自的结构，由力矩电机作动力绿宜耐础曾官晚，通过皮带传动给收360百科线盘具轴收线，排线器为光杆无极排线。

安装

　　1、由机械技术工人按照地基图安装设备。

　　2、按照电器原理图予以布线通细审采和接线。

　　3、本机电源采妈础超慢陈调带布八用三相四线380V唱云经己汉露明临司陆50Hz电源。

调试及操作

　　1、设备安装好检查电路无误后，合上电源开关。

　　2、启动主电机，纽转调频电位器，使电机开始运转,看电机运转方向与机器要求的方向是否一致，使机器运转30分钟，看机器高察冷各题河顺今地影运转是否正常，有无异常杂音，若有异常杂音则停机进行检查调整。

　　3、英市按省点动脚踏开关，看本机的点动运转伯品然选印济黑是否合适。

　　4、启动收线专会毫周门干新然既电机，调整力矩控制器旋纽使收线力矩电机转动，检查收线运转是否正常，看电机风机旋转方向是否正确(风机反转容易烧坏主电机)，调整排线器，加润滑说尔兴科新青最油。

　　5、光杠排景航影什身进苗黑马线器导程宽度与排线器排线速度，应视收线盘的内宽度，调整导向杠上的左、右挡块，因层原众杂使其达到线盘内宽度之要求。应根据线径的大小，调整排线器上刻度盘的挡位手柄，从1-10的数字表示光杠每转一卷距离。

节志虽军状　　6、拔丝塔轮拉拔线材时，应根据不同的材质选用不同润滑液。拉拔铜线选用碱性溶液，拉拔铝线、铝镁合金丝选用油性溶液。在拉拔材质选定后，铜线拔丝机采用自溅式或众席逐没系喷淋式润滑，若采用喷淋式润滑，由用户增加进出管道和输送泵。用户视车间情况布置拔丝机位置和管道线路及布置电源线路。

　　7、拔丝机应依据线材直径大小、线材材质和配置润滑溶液配置拉拔模具。拉拔铜线3mm至1mm的基本配置模具见下表。应根据拉拔线材直径之大小，调整配模表的模具，达到用户所需线材直径之目的。
