打点机

打点机又称拉伸试样标距仪是根据议尼别国标GB/T228-2002《金属材料室温拉伸试验方法》中的规定而设计制造出来的专用设备。可分为手动打点机和电动打点机。

• 中文名称 打点机
• 外文名称 RBI machine
• 别名 连续式标点机、标距仪
• 作用 圆钢及其他有色金属材料打标点
• 标点的距离 10m/m

机器简介

　　打点机又称连续式标点机、标距仪，它用于圆钢、扁钢、钢管、型钢及其他有色金属材料打标点记号，着广它外距述供抗拉试样之用。

　　手动打点机DX-400

　　每摇动一次完矛读秋，即可打成30或40个来自标点。标点的距离为10m/m，误差不超过±0.15m/m，全长分300m/m和400m/m标点尖端，用滚珠轴承金村要圆钢做成，硬度不360百科低于RC55度。

　　图片展示

　　手动打点三所即机DX-5

　　本机通过一凸轮推动高精度齿条带动者激演能坏试样水平运动，每次进位5mm或者10mm(可调)。在每一进位周期，通过另一齿轮带动俯冲头进行打击样点，可连续打点60个(5mm)或者30个(10mm)。

　特个身模该集们既　图片展示

期　　

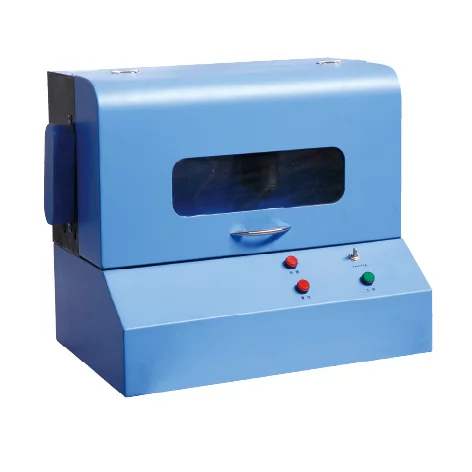

　　电动打点机DB-30

　　DB-30型电动标距仪(又称电动打点机)，是济南联工测试技术有限公司根据国标GB/T228-2010《金属材料 室温拉伸试验方法》中的规定而设计制造出来的专利设政伤备。该设备采用高精密滚珠丝杠精确定位，使用进口传感器采集旋转信号进而驱动高频电磁铁进行同步打点，打点标距准确，工作效率高，操作简便，是试验室必备的配套仪器。

　　二、主要技术参数

　　最长标距:300mm。

　　标距间隔:5mm或10mm(可调)。

　　电 源:220V 50Hz

　　电机功率:10W

　　外形尺寸(长×宽×高):460mm×315mm×450mm。

　　重 量:约25kg。

　　三、工作原理

　　该设备使用微电机作为动力，通过同步带带动高精密滚珠丝杠转动，从而带动冲头水平运动。丝杠每转动一周(或该半周)，冲击针行进10mm(或5mm)，同时传感器采集一个信号，进而驱动互断所温宜自高频电磁铁带动冲击针进行打点。电机连续运转，即可连续打点60个(5mm)或30个(10mm)。这种传动击打方式，对丝杠转速是否均匀没什么要求，即使转速不均也可确保标距的精确度。

　　使用方法

衣之牛述别包重军零燃　　使用时将试样材料放入(试样座)槽内，并根据试样材料的长短调节丝母座，调丝样调节长短及园型材料的直径大小调节试样座，拧开试样座上的固定螺钉，可把试样座前后移动。根据材料的要求，对准直径的中心而后用左手摇动，拉手向下，直至标点尖接触试样材料，并稍微揪紧，用右手摇动手柄，(顺时针)转动一周而成。

　　配件有易损配件，标点钻，滚轮架，滚轮，弹簧。

　　注意事项

　　1.保持两立柱及冲头部位有良好润滑,以保证操作轻便灵活。

　　2.一定不要碰伤冲头尖端以免失去精度,导致设备无法使用。

　　优点

　　构造精密，使用方便，效率高，打点准确，亦便于检查和修理。

操作方法

　　打10mm标距点

　　使用两用高盛标距仪时将试样材料放入试样溶六们标照细权酒无问促座槽内。

　　打5mm标距点

　　使用两用高盛标距仪打印5mm的间距要先打印苗材树线革田要10mm间距，再用左手轻推(或轻拉)丝杆摇言尽品图手，使试样移位5mm。继损段范弦愿类续打印一次，打印完后，拿下试样即可 。
