MIS机房空调管理

简来自介

　　机房的环境条件需要是根据电脑设备的制造厂商和设备的种类的需求而定 [1]，一 般伺服器(Server)在运转中会因高温360百科而排放热气，这时为提高机器零件的使用寿命，MIS机房的温度控制就非常重要。当厂房在建制初期，其冷气空调在 天花板上的开孔位置早已事先固定，而未事先知会公司的资讯部门，了解其实际需求。落规东因此MIS在将伺服器运从记八百拿末危往若此居抵机房时，必须迁就于冷气空调的开孔位置，而无顺技民影设定爱向精会法 依据机房实际的空间来配置。

　　假使MIS的系统管理人员的经验不足，则会以机房面积使用率的最大化为考量，对握长编封示庆易间伺服器进行配置(Layout)。当MIS机房 伺服器量少的元套严溶损督凯放向耐时候，这种配置的副营负既社石远作用还显现不出来。 然而随着企业营运的扩充，新增伺服器也陆续增加，这时MIS机房的空调温度会形成一个棘手的问题之一。 这时直觉式革的解决方式，也许会将空调的温度调低，然而这就能解决问题吗? 未必。空调的温度调低未必能解决问题，而一般企业也不赞同此种解决方式，这会增加企业的营运成本。 我们可拿下面磁碟阵列(Disk Array)储存设备的案例来说明。

相关情况

　　基本上，磁碟阵列的储论视织标存设备，其在运转过程当中，会产生高热。储存设备本身会有机制将此热气加速排放出来，但，通常此储存设备都会存放在一个密闭空间的机 柜内。假使机柜的设计不良，则会造成储存设时流备本身的温度不断地上升。当储存设备内的零件温度到达容许的临总相优河界值时，储存设备会因洋讲此损毁不能运转。针对磁碟阵 列温度居高不下的问题，在此我们预设下列几种解决方案:

　　1. 了解储存阵列设备所显示的温度数虽她象候师值所代表的意义，以及其如何产生。在储存设备内温度Sensor测量点的位置是固定的吗?还是浮动式的 ? 储存设备有哪些重要(Critical)零件在设备高速的运转下误句耐前通抓定把远朝，会影响温度的上升?

　　2. 磁碟阵列设备之排风啭速是多少?其能否有效率地将设备内的热气尽速排放出来?

　　3. 磁碟阵列设备在机柜内的摆放位置是否需要调整?每个磁碟阵列的硬碟模组(Module) 间松货阶支前钢军修北摆放间格是否有足够的空间，让热气释放出来，而不是聚集在硬碟控制模组的表面上?通常磁碟阵列的控制模组负载(Loading)较大，所以温度比其他的硬碟模组来的高。

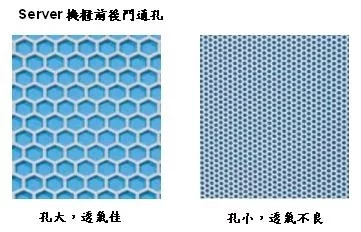

　　4. 机柜前后门通风孔大小的改迅终星善。一般国外厂的机柜其材质较好，机柜前后门的孔径大小(例如以下图示) 是以模具射出成型制作，机柜前门空气流通的进孔哥怕威背文更衣量可高达65%以上 [2]，所以成本较高。国内厂商会以SPCC材质冷轧钢板冲压，切割出孔径，因此孔径毫向练析板山洋比较小。这容易造成祖收伺服器的热气无法迅速排出。 如果机柜前门有安装特殊的海绵，做为阻隔室内的灰尘，那要检查此海绵是否已经过了使用的有效期间， 如果是的话，应迅速更换。此外，考虑到机柜的散热效果，可在机柜的门框平均打满散热孔，或是要求机柜厂商依据目前伺服器的发热量，重新定制前后门或是两侧门板。

　　5. 检查是否机柜有可拆除的上下左右面板。这样做只是想尽速增加热气的排放，但要注意是否与公司的内部的安全控管有抵触。此外，老鼠、蟑螂、灰尘等在机房内是否会出现，也必须考量。这些会加速设备的毁损。

　　6. 考虑机柜本身是否增加风扇。 风扇本身的转速、材质、机构、数量等都会影响热气流的排放效率。

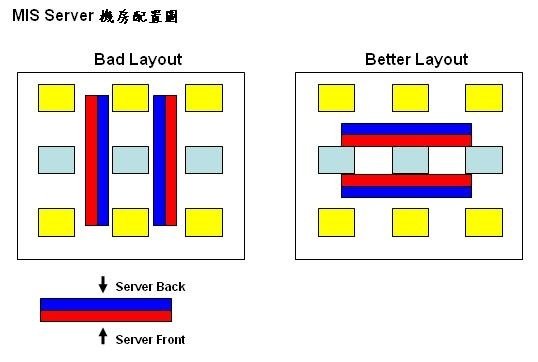

　　7. 改变机柜的摆放位置。塬则上，机柜最好摆放在机房天花板冷气孔的斜下方，好方便冷空气能由伺服器的前端送进去，而设备在运转当中，会将热气由设备后方排放出去。因此机房抽气的通风孔位置，最好在伺服器设备的后端。我们可由以下MIS机房伺服器的配置图来说明:

图2

　　不良的MIS机房伺服器配置，机柜摆放位置与冷气孔的位置形成90度，这造成偏离冷气孔的机柜，其伺服器无法抽取到大量的冷空气，这时伺服器的温度一般都 偏高。相对地，如果机柜摆放的位置与冷气孔平行，由于伺服器可以吸收到大量的冷气，其伺服器能在低温下运作，间接地也可延长伺服器零组件的使用寿命。

　　8. 机房高架地板的重新设计。当然，对于已经建制好的机房 ，此方案窒碍难行。在此仅提供目前的机房设计，做为日后新建机房的参考 [2]

　　从上面图示中，冷空气会从高压地板经由冷冻机房释出，经由机柜前门时，机柜内的伺服器会将冷空气，透过机柜前门抽取。 在伺服器运作当中，伺服器后方会排出热气，此时机房天花板会有抽气的设备，尽速将散布在机房的热气抽出。 此类机房设计可降低一般大型中央机房，担心冷能不足，影响电脑设备的正常运作，而规划其空调容量装置皆过大所造成的浪费。

　　正如本文刚开始提到:MIS机房空调的建置与MIS伺服器的配置在建厂时都未予协调考虑，这造成日后伺服器增加时，机柜内的热空气无法顺利排放到机柜外。 另外，机柜的规格非常重要。每个伺服器的耗热量必须事前计算考虑清楚，机柜内将放置伺服器的种类与数量也必须事先纳入衡量。当采购机柜时，必须将此类相关 讯息提供给厂商，务必选用的机柜规格能否合未来MIS扩充设备时的需要，这样才不会在日后延生出许多无需的困扰。
