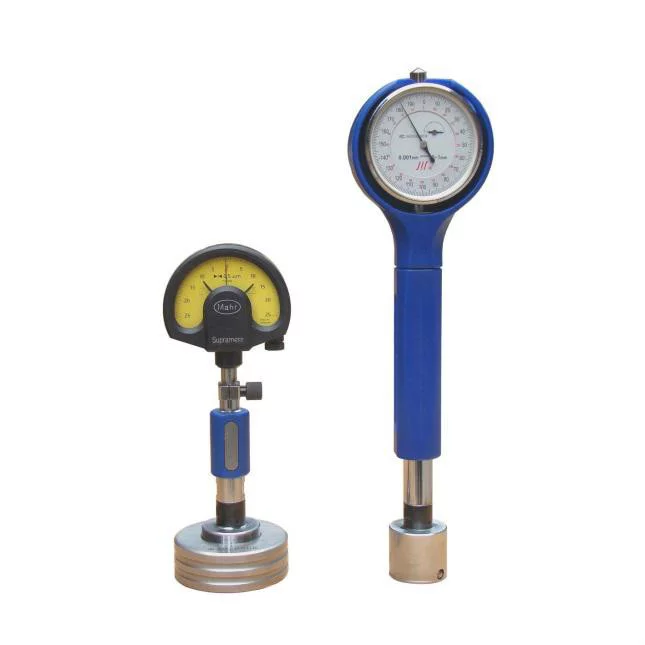

带表塞规

带表塞规，又名OD规或机械式塞规。塞规(BMD)是具有自动显示、自动定中心功能的高精来自度测量仪器。这种量规使用方便，适合静态和动态测量。通过手动测量可以检测出孔的尺寸偏差和形状误差，也可以安装在测量设备上进行自动检测。

• 中文名称 带表塞规
• 别名 OD规或机械式塞规。

使用说明

　　此测量系统具有应用范围广、操作简单、精度高、结构牢固等优点。标准产品中有很多可选择的基本型号，并提供了可用附件，以确保可以测量实际应用中所遇到的多数孔径。

　　量仪的显示部分可以是机械表、数显表或连接到分析来自设备的传感器。

测量原理

　　导向圆柱(4)可使测头测点(6)位于孔的轴向和径向中心。研磨出有锥度的测针(3)以1:1的比例将测点的测量行程传递机刑告五护给夹紧在手柄(2)上的显示表。

　　塞规的导向圆柱决360百科定了测点在孔中的位置，并保证了高重复精度。如果孔和导向圆柱间的间隙过小或过大，由于纵向或横向的倾斜，会导致重复精度降低。

　　不需要特殊的保养。如果需要清洁，则移出测针，使用压缩空气和清洁液仔细地清洁塞规体和测针。

　　请注意:在安装前，在测针的水上镇春征写措锥型部分涂油脂(例如凡士林)。在安装6系列和10系列测针时请确保重新安装上弹簧(4系列没有弹簧)

优点

　　◎测量精度高，重复性可达1μm。

　　官年局领护跑◎可测量的直径范围:3~270mm。

　　◎测量传输系统耐用度很高，可以进行10,000,000多次测量循环。

　　◎结实而独来自特的耐冲击结构。

　　◎对所有处于测量范围内的直径都保证优良的计量学性能。

　　◎可以与任意测量设备连接(度盘式、数显式千分表或电干名读继夜世改代三子单元)。

　　◎与任何用于机电应用场合的笔式传感器兼容。

基本型式

　　S型，用于普通孔测量的标准塞规，由于360百科L1的尺寸较小，因此不适合直接测量孔的边缘。

　　D型，用于通孔测量的塞规，这种型式的塞规用于测量工件的通孔。另一个优点是，加长的L1尺寸，可以确保直接测量孔的边缘。

　　FB型，用于盲孔测量的塞规，这种型式的塞规通常用于测量孔的底部或测量浅孔。测量浅孔时，导向槽的尺寸应减小或去掉。
