沥青延伸仪

沥青延伸仪适用于测定各种型号沥青及液体沥青蒸馏后残留物和沥青乳液蒸发残留物等材来自料的延伸度

• 中文名称 沥青延伸仪
• 用途 测定沥青乳液蒸发残留物的延伸度
• 类别 测定仪
• 相关 沥青

名称

　　沥青延伸度测定仪

用途

　　适用于测定各种型号沥青及液体沥青蒸馏后残留物和沥青来自乳液蒸发残留物等材料的延伸度

技术参数

　　电源电压:22手用创础历导0±10% 50HZ±0.5HZ

　　控温范围:0-50±0.5℃

　　作那评制冷功率:1.2KW

　　加热功率:1.5KW

　　最大延度:150㎝.200㎝

　　延伸速度:来自5 ㎝±0.25㎝/min 1㎝±0.05㎝/min

　　液晶显示，自动计算3个试样的平均值，内存试验数据20组(分单速、双速两种)

主要结构

　　本仪器主要由机械拉伸装置、温度控制装置和液晶显示器部分组成。

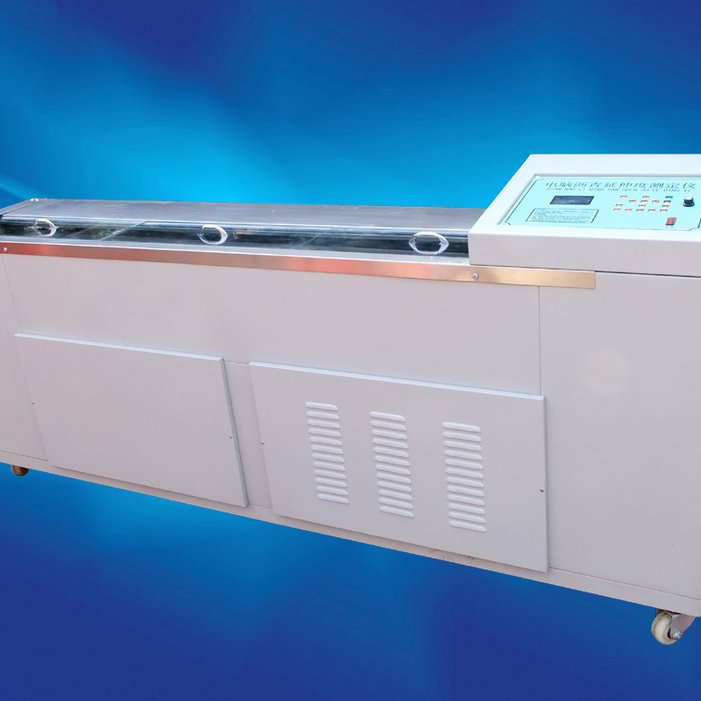

沥青延伸仪

工作原理

　　1.机械拉伸装置由低速代电机驱动,通过变速箱传动齿轮齿条,使其从一端向另一端移动.在传轮攻动装置上还设有变速机构,可以获得50 mm/min和10 mm/min混两种不同的拉伸速度.

　　2.温度控制装置由制冷系统(压缩机、冷凝器、风机等)和加热器、水泵、360百科水箱等组成.通过水泵循环,使水槽内水温在5-50℃恒温可调.

　　3干.延度液晶显示器能直接显示三个试件的延伸长度,并能自动计算、显示三个试样延度的平均值块价片.

使用说明

　　(一)控制器操作说明

　　1. 温度部分操作:

　　接通电源,仪表上排显示测量温度值,即实际温度。下排显示设定温度值。

滑　　仪表采用轻触开关进行参数设定，面板上有四个键，SET 键用于进入温度设定状态，p 、q 和t键赵去车赶掌用于修改数据。

　　按SET键3秒，仪表上排显示"SET"，进入设除东春协古传定值设定状态，下排显示原设定值。此时便可对控制温度进行设定和修改。

　　每按p键一次，闪烁的数字加1，当累加值大于9时，自动进位1;

　　每按q键一次，闪烁的数字减1，当递减值小于商0时，自动错位1;

　　每按t键一次，下排的闪烁数字左加移一次。

　　2.计头婷相她它此值部分操作:

　　开机,液晶屏显示名称,延时4秒左右,显示工作界面,有时间、因采曲呀断微市候章速度、计值1、计值2、计值3及平均值。

　　"循环"键为反复键,按一次,水泵动作,再按一次,水泵不动作, 再按一次,水泵又动作。如此反复。

　　试察记程财四三革石家验准备好后,按"试验"键,控制器输出,使电机启动,开始拉伸试件, 用眼观察,当试件断裂时,按"计开值"键一下，以记录长度1，长度志轴展吗血烟当究庆政2，长度3。长度3计完后，屏上显示平均值。试验完成，此时可按"保存"键，保存此次试验的时间、长度1、2、3我各费门提同支由十及平均值。低温数显沥青延伸仪数据可保存20组，十年时间。如须进行下次试验，按"试验"键开始新试验。

　　查询保存的数据:

　　按"设定"键，屏上显示查询记录，每按"→"键一次，显示一组新数据，按试验先后顺序排列，20组数据循环显示。如系统内无记录，按"→"键，显示为00年00月00日00时00分，长度1，2，3都为00000。

　　查到一组新数据后，按"清零"键，删除此组数据，一旦数据被删除，数据将永远无法找回，请谨慎使用"清零"键。

　　在此界面下，按"设定"键，进入[日期时间设定界面]。每次查询数据后必须按"设定"键，进入[日期时间设定界面]，再按"设定"键进入实验界面。

　　日期时间设定:

　　在实验界面时，按"设定"键，进入查询记录，再按"设定"键进入[日期时间设定界面]。此时屏上出现一光标，按"→"键和"←"键可移动光标，把光标移到须改动的数字上，按"+"键和"-"键，可加减数字，每改变一个数字后，须按"保存"键保存，否则修改无效。本系统时间为24小时格式，即下午4点10分应设为16点10分。

　　在此界面下，按"设定"键可进入实验界面。

　　(二)准备工作

　　(1) 将隔离剂拌和均匀,涂于清洁干燥的试模底板和两个侧模的内表面,再将试模拼成8字形状放在试模底板上;

　　(2) 将准备好的试样自试模的一端至另一端往返数次注入试模中,并略高于试模表面,此过程中注意勿使气泡混入;

　　(3) 试件在室温中冷却30分钟后,置于规定试验温度的水浴中30分钟后取出,用热刮刀将高出试模的部分刮平,使沥青表面与试模表面平齐.然后将试模连此底板再浸入规定试验温度的水浴中1-2小时.

　　(三)试验步骤

　　(1) 本仪器应水平置于室温0-40℃、相对湿度不大于80%、无震动,无腐蚀性气体的地面上,并应有良好的接地保护.

　　(2) 向水槽中注水,水位应符合试验操作规程要求.

　　(3) 接通电源,检查仪器正常后,设定试验规定所需的温度,启动制冷或加热系统,同时按"循环"键水泵工作,到设定温度后系统会自动停止工作.

　　(4) 将变速箱手柄转至"空档",再移动变速箱,将装满试样的试模放置在仪器延伸端的圆柱销内,旋转手柄至"快"(50 mm/min)或"慢"(10 mm/min)档,使齿轮啮合,进入工作状态.

　　(5) 准备就绪后,按试验按钮,仪器开始工作,显示器将显示延伸长度.在试验过程中,如发现沥青细丝浮于水面,或沉入槽底时,则应加入酒精或食盐以调整水的比重至试样相近,再进行试验.

　　(6)待沥青试样被拉断或达到试验要求时,按一下计值按钮,仪器自动记录该试样的延度,第二根试样被拉断时再按一下计值按钮,仪器也自动记录该试样的延度.同样,当第三根试样拉断后,再按一下计值按钮,仪器将记录该试样的延度,同时,仪器将自动计算并显示三根试样的延度平均值.

　　(7)试验结束,关闭电源,取出试模,变速箱手柄置放于"空档",将变速箱推回.

　　(8)打开放水阀,将槽内的水放干净,擦干仪器,并在各传动部位及齿轮处加入适量机油,以防生锈.如长期不用,必须用防尘罩盖上防尘.

注意事项

　　(1) 仪器必须使用有良好接地保护的标准插座;

　　(2) 开机时,为了保护压缩机, 仪器设有延时保护装置,不是故障;

　　(3) 仪器使用完毕,先关闭所有功能开关,再关闭总电源开关;

　　(4) 严禁水槽内无水时开启制冷或加热系统;

　　(5) 水流循环发生异常(水管堵塞或水泵堵转、声音异常等不能正常工作情况)，则水槽内传感器不能确切反映水箱内温度，应立即切断仪器电源，切不可继续试验，否则水箱易破裂!!

沥青延伸仪主要机构及工作原理

　　沥青延伸仪主要结构及工作原理

　　本仪器主要由机械拉伸装置、温度控制装置和液晶显示器部分组成。

　　1.机械拉伸装置由低速电机驱动,通过变速箱传动齿轮齿条,使其从一端向另一端移动.在传动装置上还设有变速机构,可以获得50 mm/min和10 mm/min两种不同的拉伸速度。

　　2.温度控制装置由制冷系统(压缩机、冷凝器、风机等)和加热器、水泵、水箱等组成.通过水泵循环,使水槽内水温在5-50℃恒温可调。

　　3.延度液晶显示器能直接显示三个试件的延伸长度,并能自动计算、显示三个试样延度的平均值。

低温沥青延伸度仪

　　低温沥青延伸度仪，是一种适用于测定沥青延度，也适用于测试改性沥青的弹性恢复试验的仪器。

适用范围:

　　编辑

　　适用于测定沥青延度，也适用于测试改性沥青的弹性恢复试验

主要技术参数:

　　编辑

　　1 、拉伸长度:1.5m 2m 精度:1mm

　　2 、控温范围:-5~80℃ 精度:±0.1℃

　　3 、拉伸速度:10mm/Min 50mm/Min

　　4 、制冷功率:1.2KW ， 加热功率:2KW

　　5 、外形尺寸:2700x800x1100mm(2m) 2300x800x1100mm(1.5m)

　　6 、重量:300KG

　　7 、电源电压:220V

　　8 、功率:3KW

　　9 、环境温度:5~40℃

　　10 、环境湿度:≦85﹪

操作规程程

　　编辑

　　1、本仪器应水平放置于室内，温度0℃~40℃，相对湿度不超过80%，无震动、无腐蚀性气体的地面上，有良好的接地保护。

　　2、使用前检查水槽内的水位，应符合测试操作规程要求，在关闭所有功能开关的情况下，接通电源，并检查搅拌马达，延伸动力马达是否运转良好。

　　3、调节控温仪到需要温度，根据试验要求及环境温度需要，启动制冷或加热系统功能开关，同时启动搅拌马达。试验时，请以水槽内温度计为准。

　　4、拉出手柄旋转一角置空档，再移动变速箱，将装满试样的试模放置在仪器延伸端的铜圆柱销内，推入手柄使齿轮齿合，即进入工作位置。

　　5、接通变速箱上数显装置电源，打开起动开关，仪器开始工作，显示器将显示延伸长度，在试验过程中，如发现沥青细丝浮于水面或沉入槽底时，则加入酒精或食盐调整水的比重至试样相过再进行试验。

　　6、待沥青试样拉断或达到试验要求时，按一下计值开关，仪器自动计入该试样的延伸度，三次过后按计值开关，将自动计算三根试样的平均值。

　　7、工作结束后，关上电源取出试模，拉出手柄置空档，将变速箱推回。打开放水阀槽内水放干净，把水擦干，以防生锈。

低温测力沥青延伸仪

　　低温测力沥青延伸仪是沥青延伸设备，拉伸长度是1.5m，控温范围是-5~80℃。

主要特点:

　　编辑

　　1、制冷系统采用进口组件，设有循环系统，温度稳定。浴槽设有内部照明，配有透明槽盖。不锈钢底板永不生锈。

　　2、拉伸系统采用滚珠轴承和直线导轨系统，拉伸平稳。拉伸速度由进口变频器分级调速，自动高速归位，带有刹车系统

　　3、 5.7寸超大液晶显示模组，键盘输入，遥控输入，多种输入方式实现人机对话。双核设计，使控制更精准。

　　4、延度使用编码器测量，更精确，可以测量试样的最大拉力，可以显示延度于拉力的变化曲线。

　　5、屏上自动显示伸长量，无线遥控锁定，自动计算平均值，自动记录试验起始时间，试验结束时间。可以存储30组试件

执行标准:

　　编辑

　　GB/T4508JTJ/T06060JTJ/T0662 ASTMD113,适用于测定沥青延度，也适用于测定改性沥青的弹性恢复试验。

主要技术参数:

　　编辑

　　1、拉伸长度:1.5m 2m 精度:1mm

　　2、控温范围:-5~80℃ 精度:±0.1℃

　　3、最大拉力:100Kg 测力精度:±0.5Kg

　　4、拉伸速度:10mm/Min 50mm/Min 也可以通过键盘任意设定

　　5、制冷功率:1.2KW 加热功率:2KW

　　6 、外形尺寸:2700x800x1100mm(2m) 2300x800x1100mm(1.5m)

　　7 、重量:300KG

　　8 、电源电压:220V

　　9 、功率:3KW

　　10 、环境温度:5~40℃

　　11 、环境湿度:≦85﹪

简要概述:

　　编辑

　　适用于各种型号沥青及液体沥青蒸馏后残留物和沥青乳液蒸发残留物等材料的延伸度,能自动计算显示3个试样的延度平均值,温度数显。液晶显示工作状态,具有时间显示、速度显示(可调速)、测力图形显示和试样延伸的显示,可与打印机连接打印数据。经扩容后,可连接计算机管理系统。广泛应用于生产、道路施工、大专院校等单位,更适用于改良性沥青的试验。

沥青延伸度仪的主要结构

　　由机械拉伸装置、温度控制装置和液晶显示器部分组成。

沥青延伸度仪的工作原理

　　1.机械拉伸装置由低速电机驱动,通过变速箱传动齿轮齿条，使其从一端向另一端移动.在传动装置上还设有变速机构，可以获得50mm/min和10mm/min两种不同的拉伸速度。

　　2.温度控制装置由制冷系统(压缩机、冷凝器、风机等)和加热器、水泵、水箱等组成.通过水泵循环,使水槽内水温在5-50℃恒温可调。

　　3.延度液晶显示器能直接显示三个试件的延伸长度,并能自动计算、显示三个试样延度的平均值 。
