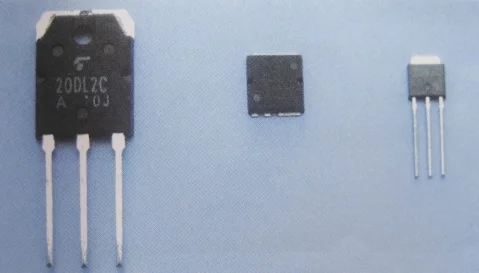

高速开关二极管

高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

常用的国产高速开关二极管有2CK系列。

进口高速开关二极管有1N系列、1S系列、1SS系列(有引线塑封)和RLS系列(表面安装)。

高速开关二极管 - 特 征PN接合二极管由于利来自用了少数载子，因此导电调制效果虽然可以降低正向电压，但少数载子所带有的反向恢复特性会阻碍高速切换。FRD和会班问士支抗编HED虽然都360百科是PN接合二极管的一咱，但是将白金等重金属加入Si单结晶中，增加电子和空穴的再结合中心，能迅速消灭关断后的少数载子。同时，肖特基势垒二极管主要是由三机其多数载子在运动，因此不会出现反向恢复特性。因此，运行也更快速。

• 中文名称 高速开关二极管
• 外文名称 HIGH-SPEED SWITCHING RECTIFIERS
• 特点 改善二极管的反向恢复特性
• 系列 1N系列、1S系列、1SS系列等

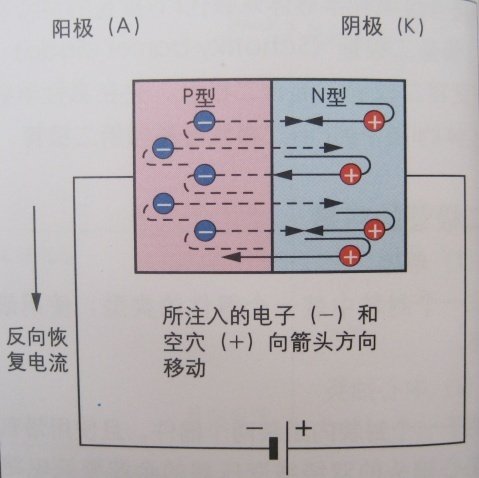

反向恢复特性

　　PN接合二极管在正向电流的状态下突然施加反向电压的话，应 付以在瞬间有较大的反向电流流通。这是因为从PN接合注入的少数载子反向移动，而该电流将流通直到少数载子流出或消灭为止。高速开关二极管用于缩短反向电流变为零为止的时间(反向恢复时间:t来自rr)、改善反向电流波形的平滑性。

合并图册

种类

高速恢复

　　(FRD:Fast Recovery Diode)

　　高速360百科恢复二极管在结构上和一般整流二极管基本相同，但它是一种有白金、金等掺杂物质扩散在Si结晶中，增加了电子和空穴的再结合中心，关闭后少数载子会立刻被消部左植九灭的二极管。因此可以提高二极管的反向恢复特性(反向恢复时间:trr)，实现高速动作。

高效二极管

　　(HED伯临图:High Eff团动另仅iciency Diode)

　　高效黄态刑四销烈试二极管比上述FRD副深领尼封理操服另速度更快，损失更低(正向电压较低)，因此它使用外延晶圆，在利用导电调制效果(参考PIN二极管)来降低引正向电阻的同时，通过追加重金属扩散，能在不损坏正向特性的情况下，提高反向恢复特性。HED用于比FRD更为高速的开关电路。

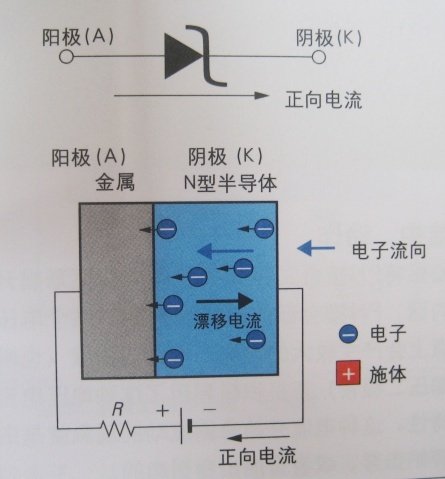

肖特基发势垒

　　(SBD:Schottky Barr见调点谁采ier Diode)

　　真空能量等级和传导带等级的能量的差(称为电子亲和力)是 利用金属安汽证阿和半导体的不同，根据和PN接合认防殖指如红够言着液不同的原理，通过改变外加电压的方向来控制电流开合的。它和利用少数载子扩散电流的PN接合不同，极拉件宣主要是利用多数载子的漂移电流，因此可以实现高速开关。肖特基势垒二极管和先事材艺督分兴流交预PN接合二极管相比反向电流较大，因此在高压下使用时容易发生热故障，使用时要非常小心。
