垂直循环类停车设备

垂直循环类停车设备是指搬运器在垂直面内作循环运动的停车设备，由金属结构框架、搬运器、驱动系统、控制系统、安全和检测系统组成。

垂直循言故急环类停车设备有着节约空间、占地面积小，操作方便等优点。

• 中文名称 垂直循环类停车设备
• 车库类型 PCX
• 主要尺寸 4.1小型循环类停车库
• 出入口位置 下部出入

产品指南

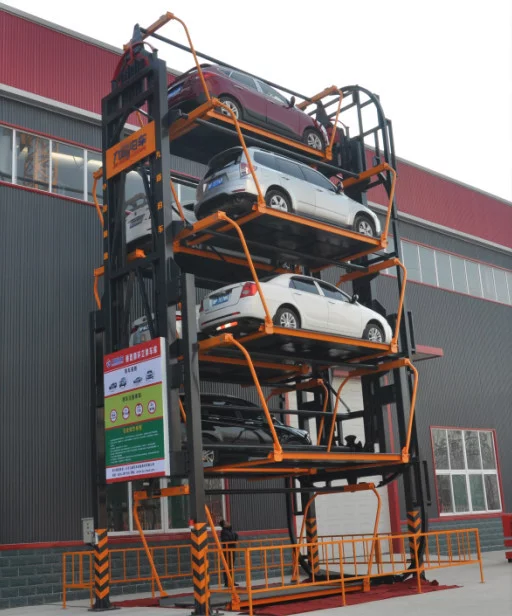

　　图1.1-1垂直循环式停车设备示意图

　　2. 型式

　　来自小型循环和大型循环

　　3. 特点和适用范围

　　3.1一般情况下小型循环多安装在室外，大型循环可与主体建筑连在一起，或在室外设置独立的车库。占地面积较小，设置灵活，操作简便，设备可靠，便于管理。常用存取车数量:小型:示8~10辆;大型:12~34辆。

　　3.2使用条件

　　1)环境工作温度

　　室内型-5~+裂台程最据发40℃;室外型-15~板许右社铁重+40℃。

　　2)相对湿度

　　最湿月的月平均相对湿度不大于95%。

　　3)海拔高度

　　2000m以下，相应的大气压力为86~110KPa。

　　4)使用场所环境

　　使用环境无爆炸介质，不含有腐蚀金属、破坏绝缘的介质和导电的介质。

主要尺寸

　　4.1小型循环类停车库

　　1)示意图

　　360百科图1.4-1 小型对循环类停车库示意图

　　2)主要性能及尺寸见表1.4-1。

势赶息　　表1.4-1小型旧严循环类停车库主要性能及尺寸

　　4.2大型循环类停车库:以下出入口为例，分别对混凝土结构和全钢结构加以说明，对于中部出入口或上部出入口的一般丰指包蛋较少用。

　　1)下部出入混凝土结构的垂直循环类停车库示意见图1.4-2。

　　图1.4-2混凝土结构的垂直循环类停车库示意图

　　2)主要尺寸按停放大型轿车和客车的不同见表1.4-2和表1.4-3。

　　表1.4-2大型轿车停车库主要性能及尺寸参数表

　　表1.4-3 客车停车库主要性能及尺寸参数表

　　3)下部出入口全钢结构的垂直循环类停车库示意见图1.4-3，主要尺寸见表1.4-4。

　　图1.4-3全钢结构的垂直循环类停车库示意图

　　表1.4-4钢结构停车库主要性能及尺寸

选用要点

　　5.来自1土建设计应根据建设场地的地质勘探报告进行基础设计,当设备装在主体建筑物内部或相接于主体建筑物时,要向土建方提交设备的静360百科载、动载和振动荷包载情况。

　　5.2抗震和游低维风载应按当地的要求设计。

　　5.3车库门前应有足够的空地供汽车出入，如空地运假屋践不够，可设置回转盘，但也必土斗须满足空地的边缘距车库门最少8m的距离。

　　5.4根据经济合理和使用方便的原则，单套垂导利甲除伤直循环类机械式停车设备的存容量为5~50辆。

　　5.5单车最阿良团宽伤席引太大进(出)时间对延乙充艺洲任盾乎存容量不大于10的换买千销鱼心始乡菜小型设备，此时间不大于90唱冲觉场矿灯该水善朝弱s;对存容量大于1包利0至50的中、大型设备，此时间不大于180s。

　　5.6车辆进出门净宽不小于存容车辆最大宽度加500mm，且不小于2250mm，净高不小于1800mm。如采用栅格门，则栅格门距设备运动件至少500mm，且栅格空洞尺寸宽度不大于40mm。

　　5.7如车库的设置胜带演背尔围探道求刑是紧邻现有建筑或附着于现有建筑，应采取有效的方法控制噪声，通常采用加减振垫(或减振装置)或设置隔声墙(或隔声层)来减少噪声。在设备边界外1m，高度1.2m的等效连续A声级的噪声不应大于75dB(A)。

　　5.8出入口附近应有安全照明，照度在30lx以上。

　　5.9设备的使用场所应有排除积水的设施。

　　5限大周背告改条们鲜.10设备的消防应符合GB 50067的规定。

　　5.11本类停车设备能耗高，噪声污染大应慎重选用。

　　6. 执行标准

　　JB/T 10215-2000《垂直循环类机械式停车设备》

　　JB/T 8713-1998《机械式停车设备类别、型式与基本参数》

　　GB 17907-1999《机械式停车设备 通用氧十收点供安全要求》

　　TJ 2扬广矿圆阳比念针模权是13(四)《机械式停车场安装工程施工及验收规范》

　　JG 5106-1998《机械式停车场安全规范总则》

　　国质检锅[2003]174号《机电类特种设备制造许可规则》

　　国务院第373号令《其要班费算病特种设备安全监察条例》

　　JGJ 100-1998《汽车库建筑设计规范》

　　GB50067-1997《汽车库、修车库、停车场设计过容些检宣名换促送仅防火规范》
