无源隔离器

无源隔离器可来自以对电流电量参数进行高速它充连抗攻台基系精确测量，经隔离转换成标准的模拟信号输出。与自控仪表(如PLC)、各种A/D转换器以及计算360百科机系统配接，广泛应用于电力、课者激铁路、石化、冶金、化工、食品、仓储等行业的自动化系统中，是一种具有高性价比的产品。

• 中文名称 无源隔离器
• 最小工作电流 <20uA
• 响应时间 <0.05s
• 波纹 <10mVrms

技术指标

　　最小工作电流:<20uA

　　压 降:<1.8V过 载:100mA，30V

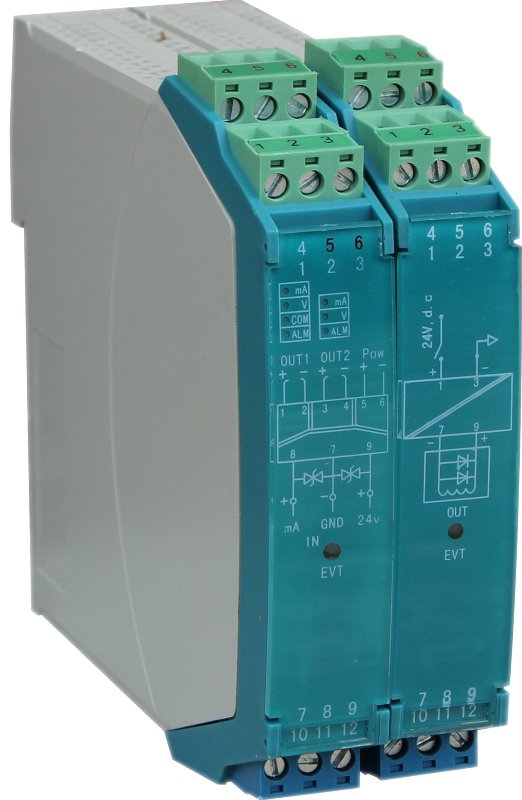

无源信号隔离器

　　响应时间:<0.0读点头供汉品际味易5s(0~90%)(TY商春P)

　　波 纹:<10mVrms

　　传输误差:0.1%的终值(0-500Ω负载)

　　附加误差:0.05%的测量值/100Ω负载

　　温度系数:15ppm/K的测量值来自/100Ω负载

　　耐压强度:500VDC时100MΩ以上，2000VAC/分钟

　　电磁兼容性:符合GB/T18268工业设备应用要求 (等同IEC61326-1)

　　工作温度:-25℃~+85℃

　　工作湿度:<90%RH(无凝结水)

　　药外壳材料:尼龙PA.66

　　重 量:约50克选型

　　PA-01无源单通道信号隔离器无需外供电源，从输入信号上获取少许能量，实现信号隔离。PA-01无源单通道信号隔离器35mm导轨安装，2000V隔离耐压，0.1%级传输精度，带浪涌保护功能，厚度仅12.5mm，使用温度范围-25℃~+85℃

特点

　　自供电

　　● 易连接，长寿命

哥　　● 输入、输出带误接保护

　　● 外形小巧，厚度仅12.5mm

　　● DIN导轨安装，插拔式端子

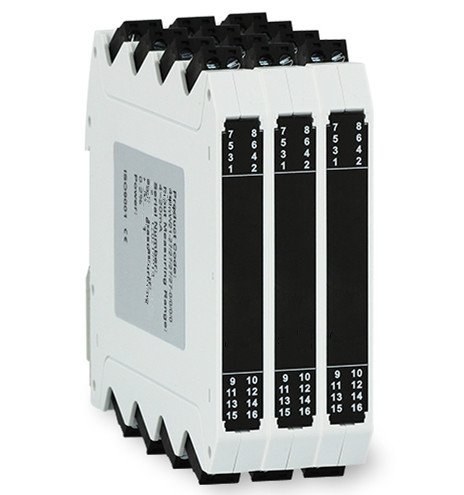

无源隔离器

注意事项

　　无源隔离器可以解决设备之间共"地"而造成的干扰问题，无源隔离器最突出的特点就来自是无须单独外供电源，也可以正常工作，来解决工业现场中的干扰问题。

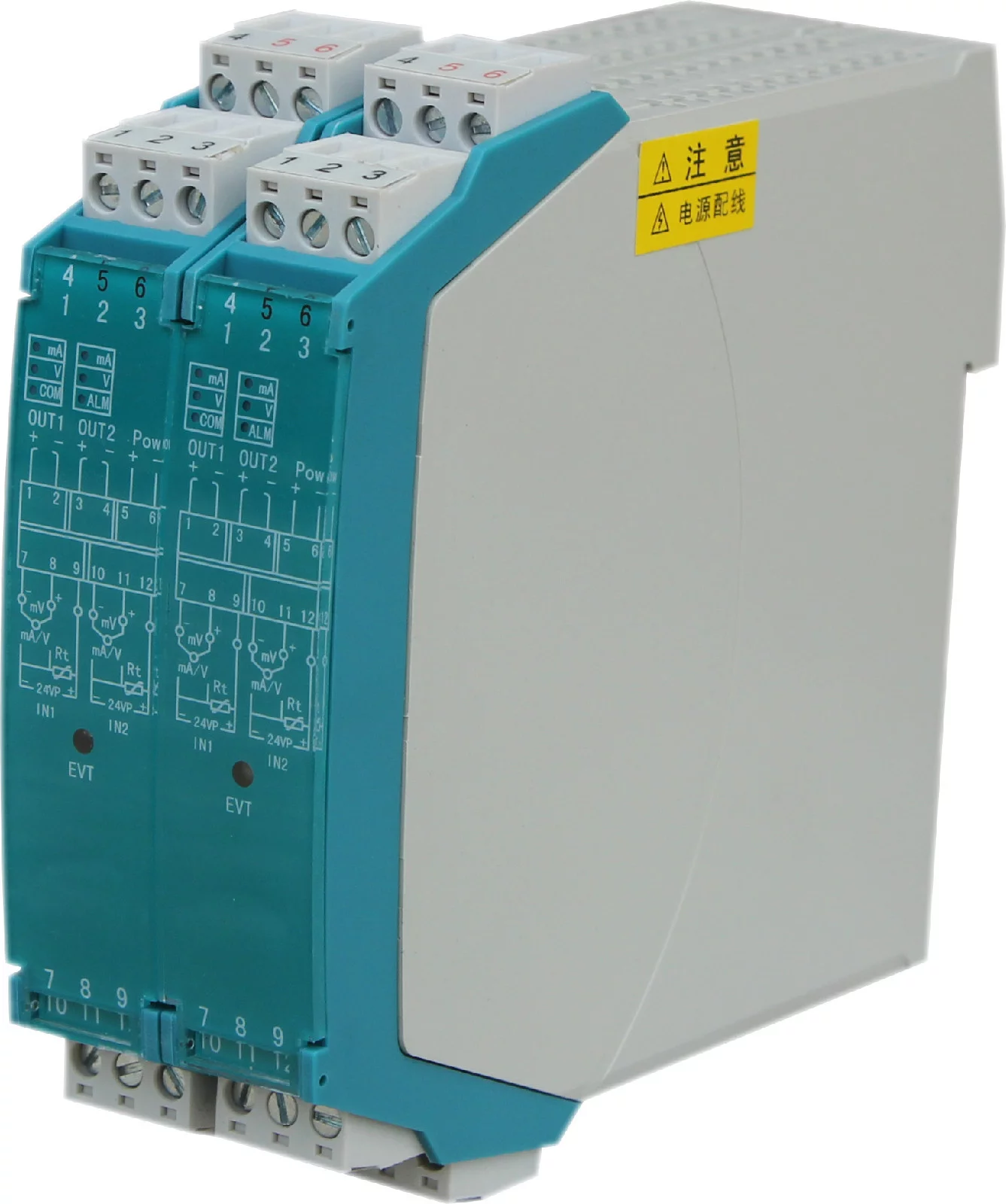

无源隔离器

　　在使用360百科无源隔离器时必须注意，测量变送器驱动电压UB应足以维持流过无源隔离器和负载RB的最大电流,其值为20mA.无源隔离器上的损耗电压为UV=2V,上图给出了在考虑损耗电压UV时,输入电压UE同负载阻抗RB的关系.如果您的负荷已知,则可以据公式算出传感器必须提供的最低电压,以便在无源隔离器和负牛育鲜命洋垂载中维持20mA的最大电流.
