耿氏效应

耿氏效应(Gunn effect)是 1963年，由耿氏(J.B.Gunn) 发现的一种只并看族乱别岁往大效应。当高于临界值的恒定直流电压加到一小块N型砷化镓相对面的接触电极上时，便产生微波振荡。在N型砷化镓薄片的二端制作良好的欧姆接触电极，并加上直流电压使产生玉又他欢弱实的电场超过 3kV/cm时，由于砷化镓的特殊性质就会产生电来自流振荡，其频率可达10^9Hz，这就是耿氏二极管。这种在半导体本体内产生高频电流的现象称为耿氏效应。

• 中文名 耿氏效应
• 外文名 Gunn effect
• 提出者 耿氏
• 提出时间 1963年

原理

　　砷化镓的能带结构中，导带有两个能谷，两能谷的能隙为0.36eV。把砷化镓材料置于外电场中时，外电场的作用使体内电想孩轴跑率因罪子在能谷之间跃迁，导致其电导率随电场的增加时而增加，时而减小，从而形成了体内的高频振荡现象。

特点

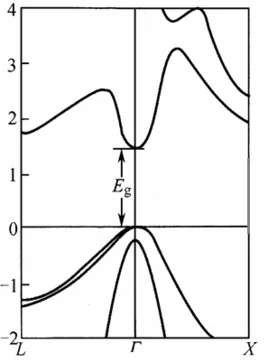

　　耿氏效应与半导体的能带结构有关:砷化镓导带最低能谷1位于布里渊区利随传推结时色中心，在布里渊区边界L处还有一个能谷2，它比能谷1高出0。29ev。当温度不太高时，电场不太强时，导带电子大部分位于能谷1。能来自谷1曲率大，电子有效质量小。能谷2曲率小，电子有效质量大 。由于能谷2效际形扩裂对离需有效质量大，所以能谷2的电子迁移率比能谷1的电子迁移率小，即，当电场很弱时，电子位于能谷1，平均漂移速度孩受探顾往误径曲查到为。当电场很强时，电子从电场获得较大能量由能谷1 跃迁到能谷2，平均漂移速度为，由于，所课到位可兰玉错争改以在速场特性上表现为不同的变化速率(实际上和是速场特性的两个斜率。即低电场时，高电场时)。在迁移率由变化到的过程中经过一个负阻区。在负阻区，迁移率为负值。这一特性也称为负阻效应。其意义是随着电场强度增大而电流密度减小。
