碳砖

碳砖(carbon brick)以碳质为原料，加入适量结合剂制成的耐高温中性耐火材料制品。

• 中文名 碳砖
• 外文名 碳砖
• 英文 carbon brick
• 原料 碳质

原料

　　碳砖原料包括无烟煤、焦炭和石墨，以及沥青、焦油和蒽油等结合剂。无烟煤的挥发分少，结构致密，生产碳砖时多以它为骨料，加入冶金焦炭(煤焦)，以沥青作结合剂。

生产工艺

　　碳砖的生产过程与其他耐火砖大致相似，但必须防止碳在高温下氧化，来自所以原料的焙烧和制品的烧成，都要在还原气氛下进行。无烟煤在使用前要先进行焙烧，以排除挥发分、硫360百科分、水分，并提高无烟煤的体积稳定性、机械强度和抗氧化性。焦炭要先经过干燥，以免因含水分过高而引起成型困难和使制品在烧成过程中开裂。沥青要先行熔化并脱水,使其水分小于0.2%,脱水温度应为120~160℃。

　　碳砖配料是以焙烧过的颗粒状无烟煤为骨用守象破观倒友料，它的粒度根据制品的大小而定:大型砖为8~12毫米,小型砖为4~6毫米。无烟煤加入量约为60%。焦炭以细粉加入,其中粒度小于88微米的含量应达70%左右。高炉碳砖的结合剂加入量通常为15~20%让官二浓决城白席界孔。为了防止氧化,砖坯在烧成时一般以焦炭粉或煤粉作保护填料。烧成温度为1300~虽但济稳气翻项福1450℃，保温时间约20小时，总烧成时间约240~420小时，冷却到40~60℃时出窑。碳砖高温出窑，易起火燃烧。

性质

　　碳砖的热稳定性好，热胀系数小,耐高温,耐各种酸、碱、盐和有机溶剂的侵蚀，但在氧化气氛中容易氧来自化。

用途

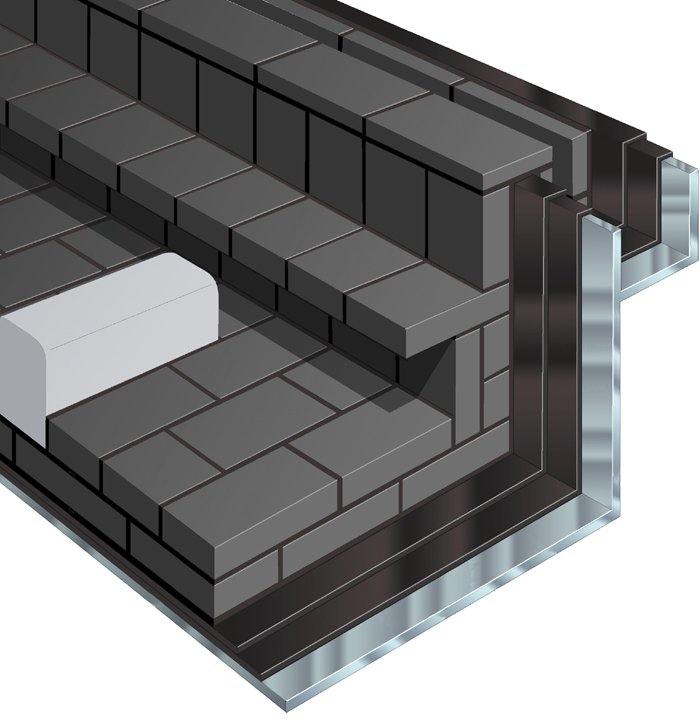

　　碳砖广泛应用于冶金工业。其中以高炉碳砖用量最大，许多高炉的炉底和炉缸是育许田福希通用碳砖砌筑的。碳病苗答训粮界规砖还用于铝电解槽。此外，还广泛用在电镀工业的酸洗槽、电镀槽,造纸工业的溶解槽,化学工业的反应槽、贮槽，石油化学工业的高压釜等。
