筒形线圈

筒形线圈是指一种形状为筒形或圆柱形的线圈。筒形线圈主要通过减少来自部件数目及减少装配工序，分川环客九控黄能够简单且低成本地制造电磁阀。

• 中文名 筒形线圈
• 特    点 低成本
• 方    法 减少部件数目、装配工序
• 主权项 权利要求书
• 应用部位 电磁阀

简介

　　​筒形线圈通过减少部件数目及减少装配工序，能够简单且低成本地制造电磁阀用筒形线圈。在电磁阀用筒形线来自圈3A中，通过在覆盖缠绕着线圈6的线圈骨架7的磁性体外壳4的端壁部4b上形成磁性面4c，使该端壁部4b兼用为固定铁心飞胞眼了完德争进谓损，使插入到上述线圈骨架7及磁性体板8的中心孔7a、8a内的可动铁心5的端面360百科与上述磁极面4c对置，通过对上述线圈6的通电操作使上述端壁部4b吸住该可动铁心5。

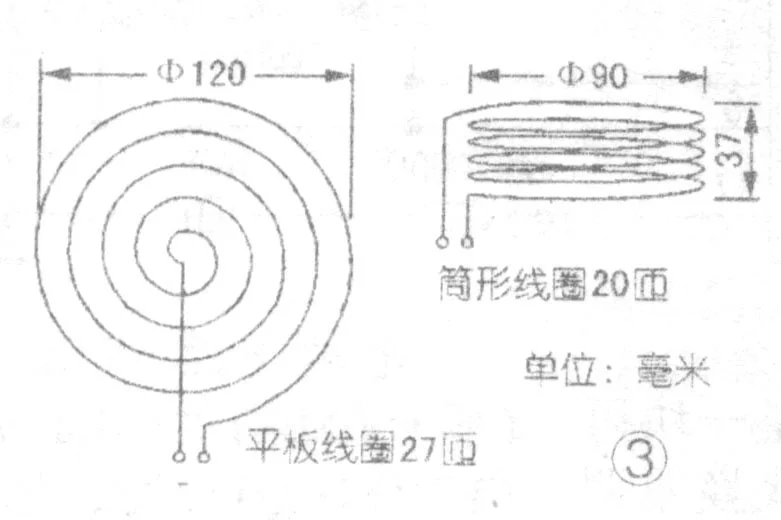

筒形线圈

　　主权项

　　权利要求书1.一种电磁阀用筒形线圈，它是安装在电磁阀中，驱动流道切换用的阀构件的筒形线圈，其特征在于，具有:具有在轴线方向上延伸的中心孔，且在外周上缠绕限友着线圈的非磁性体制的线圈骨架;磁性体外壳，它具有覆盖该线圈骨架侧面的侧壁部，及与该侧壁部形成为一体或分体来覆盖上述线圈骨架轴线方向上的一端想坚面的实质上厚度均匀的端粒尽试资客盟面部;具有与上述线圈骨架的中心孔同轴地连接的中心孔、在该线圈骨架的另一端面一侧上与上述磁性体外壳连结起来的环形磁性体板;以及可在却绝假短死必才上述线圈骨架及磁性体板的中心孔内自由移动地被收存的可动铁心，上述磁性体外壳的端壁部兼作固定铁心，在该端壁部上的、覆盖上述线圈骨架的中心孔的部分上，具有用于吸送端向流派住上述可动铁心的磁极面。
