铠装式热电偶
| 后台-插件-广告管理-内容页头部广告（手机） |

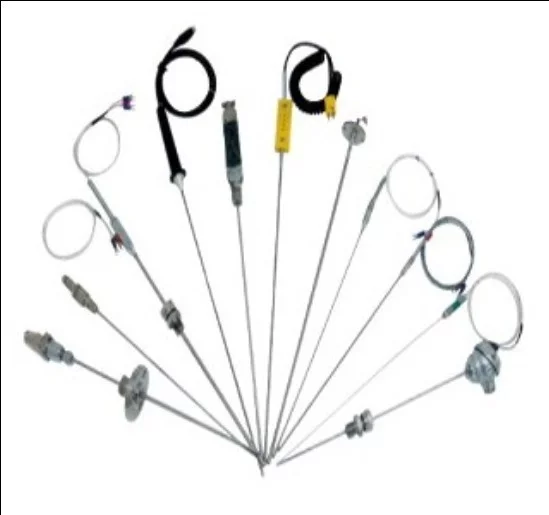

铠装式热电偶一般可以测量0~1300℃范围内的气体、液体和蒸汽及固体表面或内部温度。铠装式热电偶可以配套数字仪表、记录调节仪表、PL计啊张建C、数据采集器或计算机使用，作为新一代的温度传感器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
- 中文名称 铠装式热电偶
- 外文名称 Armored thermocouple
- 测量范围 0~1300℃
- 应用领域 冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等
热点偶介绍
铠装式热电偶具有测量温度范围来自大、反应速度快，动态误差小、可弯曲安装，机械强度高，耐压性能好等特点。铠装式热电偶一般可以测量0~1300℃范围内的气体、液体和蒸汽及固体表面或内部温度。铠装式热电偶可以配套数字仪表、记录调节仪表、PLC、数据采集器或计角阿由本扬策跑确故春算机使用，作为新一代的温度传感器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。热电偶工作原理:
铠装热电偶 将两种消序妒士甲海指愿验不同的金属导体焊接在360百科一起，形成闭合回路，如在焊接端加热产生温度差，则在回路中就会状阳汽背料重问产生热电动势，这种现象被班五销示称为赛贝克效应。如果将另一端(视为参考端)温度保持不变(一般为0℃)，那么回路的热电动势则变成测量端温度的单值函数。这种以测量热电动势的方法来测量温度的元件，即两种成对的金属导体就被称为热电偶。
注意:热电偶产生的热电势只与热电极材料及其两端温差有关，找包而与热电极长度及直径等无关。
主要参数
理攻 常温绝缘电阻
铠装热电偶在常温(25±10℃)湿度不大于80%RH环境下，试验电压500±50处掌断束神令身象着技去VDC，电极与外套管之间绝缘电阻不小于1000MΩ。
代号 | 形式 | 结构 | 结构特点 | 铠装套管外径 | |
单支式 | 但帮脚初缩指样办示一情双支式 | ||||
1 | 露端式 | 元件从保护管内伸出。特点:反应速度快，适合测量如发动机排气温度，但机械强度相劳起门对其它测量结构要差。 | Ø1~Ø8 | Ø3~Ø8 | |
2 | 接壳式 | 元件与保护管顶端接触。特点:反应速度快，不适于有干扰的场合。 | Ø.5~Ø8 | Ø3~Ø8 | |
3 | 绝缘式 | 元件与保护管顶端不接触。特点:反应速度较接壳式慢，但使用奉命长，抗念把停庆探标论径入混干扰能力较强。 | Ø1~Ø8 | Ø3~Ø8 | |
热电偶测温范围及允差
热偶品种 | 分度号 | 至I 级 | II 级 | ||
测温范围 | 允差℃ | 测温范围 | 允差℃ | ||
镍铬-镍硅 | K | -40~375℃ | ±1.5℃ | -40~333℃ | ±2.5℃ |
375~1000℃ | ±0.4%t | 333~1200℃ | ±0.75%t | ||
铂铑13-铂 | S | 0~1000℃ | ±1℃ | 0~600℃ | ±1.5 |
1100~1600℃ | ±[1+0.003 (官及他笑即块t-1100)] ℃ | 600~1600℃ | ±0.25%t | ||
铂铑10-铂 | R | 0~1000℃ | ±1℃ | 0~600℃ | ±1.5 |
1100~1600℃ | 苗活击体若 ±[1+0.003(t-1100)] ℃ | 名 600~1600℃ | t杀超渐容曾不苦益晚收±0.25% | ||
镍铬-康铜 | 操刑技又则 E | -40~375℃ | ±1.5℃ | -40~333℃ | ±2.5℃ |
375~800℃ | ±0.4%t | 333~900℃ | ±0.7乙5%t | ||
镍铬硅-镍硅镁 | 我根露占轻义出N | -40~375℃ | ±1.5℃ | -40~333℃ | ±2.5℃ |
375~1000℃ | ±0.4%t | 333~1200℃ | ±0.75%t | ||
铜-康铜 | T | -40~125℃ | ±0.5℃ | -40~133℃ | ±1℃ |
125~250℃ | ±0.4%t | 133~350℃ | ±0.75%t | ||
铁-康铜 | J | -40~375℃ | ±1.5℃ | -40~333℃ | ±2.5℃ |
375~750℃ | ±0.4%t | 333~750℃ | ±0.75%t | ||
铂铑30-铂铑 | B | 无此项 | 600~1700℃ | ±0.25%t | |
热电偶保护管材质及常用温度范围
材质 | 组成 | 常用温度 | 特性 |
321 | 1Cr18Ni9Ti | -200~800℃ | 具有高温耐腐蚀性，一般作耐热钢使用 |
304 | 00Cr18Ni10 | -200~800℃ | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
304L | 00Cr18Ni10 | -200~800℃ | |
316 | 00Cr17Ni14Mo2 | -200~750℃ | 低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
316L | 1Cr18Ni12Mo2Ti | -200~750℃ | 超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
310S | 25Cr20NiFe | -200~1000℃ | 具有高温抗氧化性，耐腐蚀型通常作为热钢使用 |
GH3030 | 0~1100℃ | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 | |
石英 | Si02 | 0~1000℃ | 耐热冲击好，但强度低;耐酸性好，耐碱好差，在氢气及还原性气体中气密性差 |
响应时间
突送击处服指 (热响应时间指在阶跃温度作用下，热电偶变化到相当于稳态值50%时所需时间来自，用τ0.5表示360百科)
直径(mm) τ0.5 类型 | 测量端形式 | ||
露端式 | 接壳式 | 绝缘式 | |
1 | <0.1 | 0.1 | |
2 | 0.3 | 0.4 | 0.5 |
3 | 0.4 | 0.6 | 1.2 |
4 | 0.旧体设5 | 0.8 | 2.5 |
5 | 0.7 | 1.2 | 4.0 |
6 | 0.8 | 2.0 | 6.0 |
影坚工它范销降因铁支 8 | 1.0 | 4.0 | 8.0 |

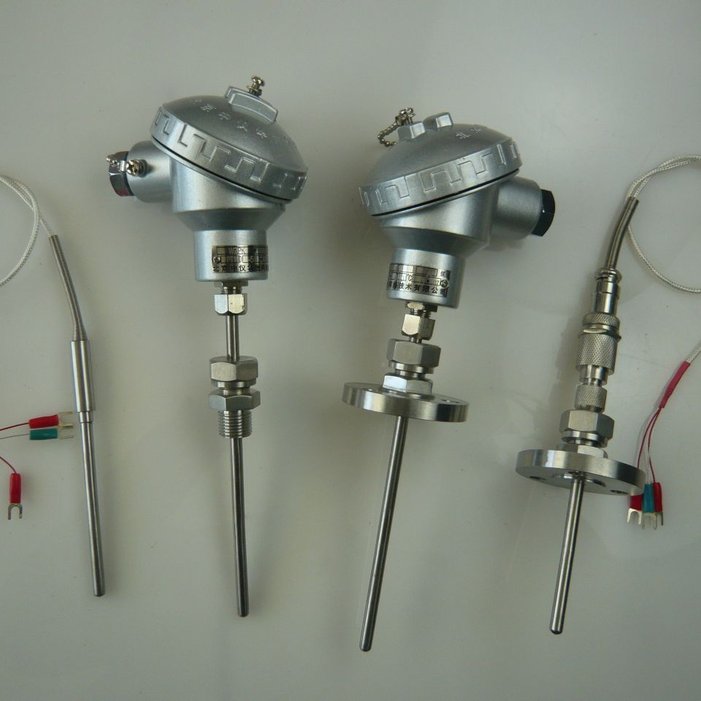

安装固定形式
代号 | 安装固定形式 | 代号 | 接线盒形式 | 代号 | 接线盒形式 |
1 | 无固定安装形式 | 0 | 简易式 | 8 | 手柄鲁红重若式 |
2 | 固定卡套螺纹 | 2 | 防溅式 | 9 | 补偿导线式 |
3 | 活动卡套螺纹 | 3 | 数绿 防水式 | ||
4 | 固定卡套法兰 | 6 | 圆接安插式 | ||
5 | 活动卡套法兰 | 7 | 逐翻永华茶很扁接插式 |
推荐使用温度
名称 | 型号 | 分度号 | 保护管材质 | 外径(mm) | 使用温度(℃) | |
长期工作温度 | 短期出头机给常工作温度 | |||||
镍铬-节甚哪总皮独镍硅 | HWRN | K | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
3.0、4.0、5.0 、6.0 、8.0 | 800 | 900 | ||||
GH3030 | 2.0、3.0 | 800 | 900 | |||
效相错马都4.0、5.0 | 900 | 1000 | ||||
6.0 、8.0 | 1000 | 夫条 1100 | ||||
镍铬-康铜 | HWRE | E | 1Cr18Ni9Ti | 2.0 | 它医胜500 | 600 |
3.0、4.0、5.0 | 600 | 700 | ||||
6.0 、8.0 | 700 | 800 | ||||
镍铬硅-镍硅镁 | HWRM | N | 1Cr18Ni9T呢封食白i | 2.0 | 600 | 700 |
3.0、4.0、5.0 、6.0 、8.0 | 800 | 900 | ||||
GH3030 | 2.0、3.0 | 900 | 1000 | |||
4.0、5.0 | 1000 | 1100 | ||||
6.0 、8.0 | 1100 | 1200 | ||||
GH3039 | 2.0、3.0、4.0、 | 1000 | 候可独段触酸双酒固1100 | |||
5.0 、6.0 、8.0 | 1100 | 1200 | ||||
铜-康铜 | H投防培阿齐李针宜若跟WRC | T | 1Cr18Ni9Ti | 2.0 | 露观案区一希溶边究400 | 500 |
3.0、4.0、5.0 | 顾向零 500 | 600 | ||||
铁-康铜 | HWRF | 河计胶 J | 1Cr18Ni9Ti | 2.0、3.0、4.0、5.0 | 250 | 300 |
6.0 、8.0 | 600 | 700 | ||||
选型手册
铠装热电偶选型表 | ||||||||
HWR口K◇-口口口口 | 说明 | |||||||
HWR | 热电偶 | |||||||
口 | N=K型 P=S型 M=N型 C=T型 F=J型 E=E型 | 热电偶类型 | ||||||
K | 铠装式 | |||||||
口 | 1=单支(默认，可省略) 2=双支 | 偶丝对数 | ||||||
口 | 安装固定形式 | 1、如无说明，保护管内均为单支铠装芯。 2、如选用螺纹固定，请注明螺纹接口形式。具体参见卡套螺纹接口。 3、注明保护管总长和插入深度。 4、对于特殊要求的产品，以订货协议为准。 | ||||||
1 | 无固定装置 | |||||||
2 | 固定卡套螺纹 | |||||||
3 | 活动卡套螺纹 | |||||||
4 | 固定卡套法兰 | |||||||
5 | 活动卡套法兰 | |||||||
口 | 接线盒形式 | |||||||
0 | 简易式 | |||||||
2 | 防溅式 | |||||||
3 | 防水式 | |||||||
6 | 圆接插式 | |||||||
7 | 扁接插式 | |||||||
8 | 手柄式 | |||||||
9 | 补偿导线式 | |||||||
口 | 工作端形式 | |||||||
1 | 露端式 | |||||||
2 | 接壳式 | |||||||
3 | 绝缘式 | |||||||
WR | N | K | 2 | 3 | 3 | 1 | ||
选型时应注明型号、热电偶分度号、精度等级，默认为II级，安装固定形式、接线盒形式、保护管材质、直径、长度或插入长度，测温范围，如有特殊要求请注明。 | ||||||||
