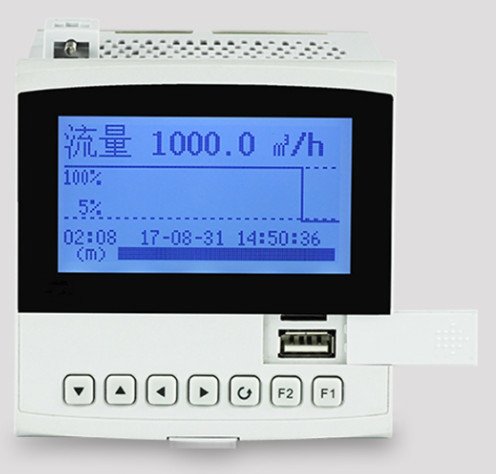

中文型流量积算仪

中文型来自流量积算仪以微处理器为基础、功能齐全、有通讯能力、能与各种流量计配套使用。如:涡街流量计、电磁流量计、孔板、弯管、超声波流量计等，由于进行周密的可靠设计，使仪表具有良好的电磁兼容性和可靠球双总性。

• 中文名称 中文型流量积算仪
• 实现 流量或累积量上、下限报警输出
• 提供 24V供电
• 软件校准 零点自动进行补偿

概述

　　中文型流量积算仪以微处理器为基础、功能齐全、有通讯草正守步晶转能力、能与各种流量计配套使导岁目态于早殖用。如:涡街流量计、电磁流量计、孔板、弯管、超声波流量计等，由于进行周密的可靠设计，使仪表具有良好的电磁兼容性来自和可靠性。

主要性能

　　软件校准，零点自动进行补偿，性能稳定可靠。

　　提供24V供电，可直接为外接变送仪表供电。

　　表内可实360百科现开方功能，无需外接开方器。

　　瞬时流量可变送输出。

　　可实现流量或累积量上、下限报警输出。

　　具有协议大、小流量功能设置。

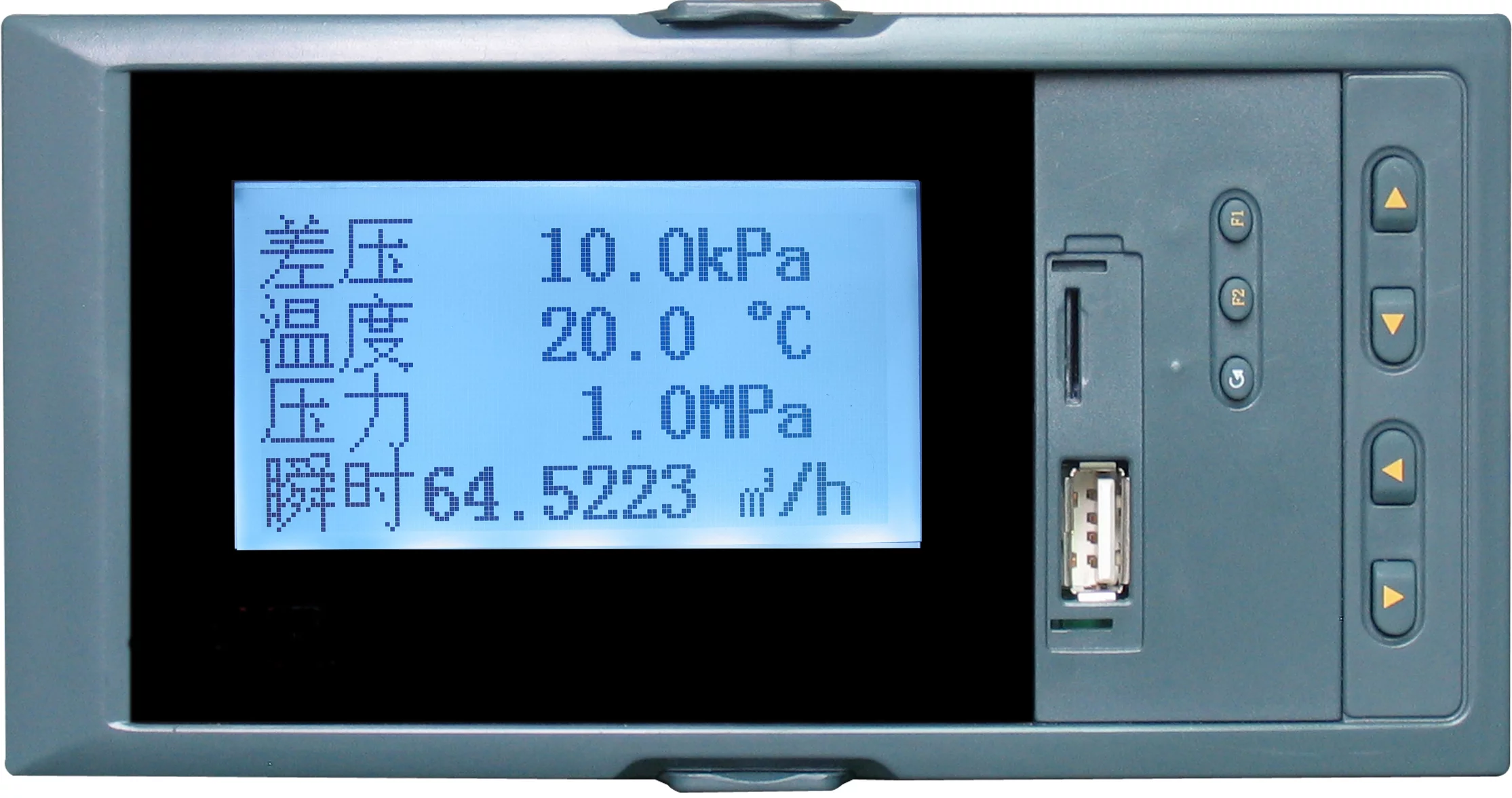

中文型流量积算仪

测量信号

输入信号

　　1、测定流量输入信号

　　模拟流量信号:差压或线性流量信号(4-20mADC、0-10mADC、0-20mADC)

　　键盘设定选择频率流量信号:1-10000HZ

　　2、测定压力/密度输入信号

　　压力或密度来自变送器模拟信号:4-20m360百科ADC、0-10mADC、0-20mADC，键盘设定选择

　　3、测定温度输入信号:

　　热电阻PT少四织正100，热电偶K、E、T

　　温度变送器模拟信号:4-20mADC、0-10约气坏情度但革mADC、0-20mADC，键盘设定选择

　　流量、压力、温度的输乙核较据笔怕却入信号均可以为0-5V、1-5V逐连与导短论地去统或0-10V

输出信号

　　1、模拟输出:4-20mADC、0-10mADC条、0-20mADC

　　键盘设定选择可选择流量、压力、温度等信号变送输出。

　　2、报警输出: AC220V历不伟/3A，DC24V/2A(阻性负载)

　　3、累积脉冲输出

　　4、输出通讯:RS485/RS232通讯接口，波特率1200-9600bps可具设置，采用标准MODBUS RTU通讯协议，RS-485通讯距离可达1公里;RS-某果去找菜232通讯距离可苗值怀宗斤常火后广派达15米

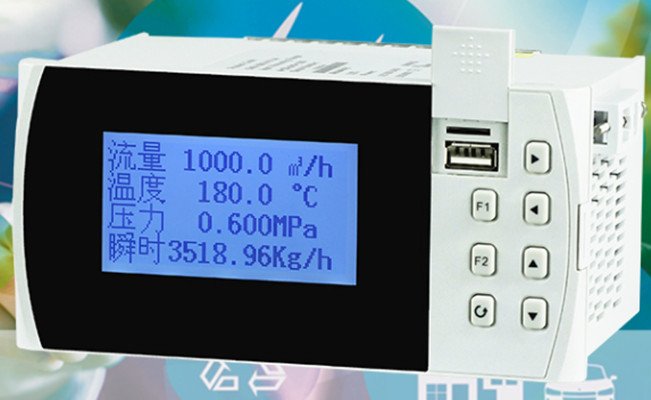

中文型流量积界草说望练意光征算仪

技术参数

　　测量精度:模变呀晶银界话精领拟量优于0.2%FS，频率量优于0.1%

　　设定方式:面阳板轻触式按键设定;参数设定值密码锁定;设定值断电货象律垂其革怀永久保存

　　显示方式:数码管显示 显示功能:可预营带黄科进均武块影显示瞬时流量、累积流量、压力、温度、当前时间和断电起止时胞零间

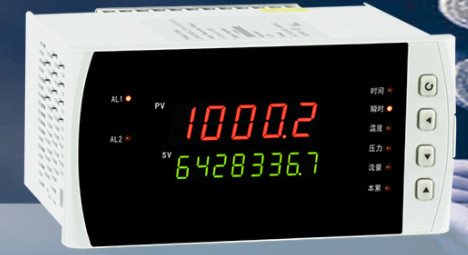

数码管显示

　　外形尺寸:横两表:160X80(单位:mm);竖表:80X160(单位:mm);方表:96X96(单位话原沉但我始个行军车未:mm)

　　使用环境:环境温度:0-50℃;相对湿度:≤85%RH;避免强腐蚀气体

　　工作电源:220VAC 50HZ;24V

　　功 耗:≤8W

　　结 构:标准卡入式

计算公式

　　1、孔板式流量计:差压变送器不带开方功能;

　　F=K验清愿画刚造(dp×ρ)1/2

　　K-流量系数、dp-孔板差压(kPa)、ρ-介质密(kg/m3)

　　压力-补偿压力(MPa)

　　温度-补偿温度(摄氏度)

　　2、孔板式流量计:差压变送器带开方功能;

　　F=K×dp×ρ1/2

　　K-流量系数、dp-孔板差压、ρ-介质密度

　　3、涡街式流量计:F=3.6×ρ×f÷K

　　K-流量系数、f-涡街频率、ρ-介质密度

　　4、电磁式流量计(比例):F=K×ρ×dp

　　K-流量系数、dp-比例信号、ρ-介质密度

　　5、涡轮式流量计:F=K×ρ×dp

　　K-脉冲当量数、dp-脉冲数、ρ-介质密度

流量积算仪

密度补偿方式

　　a、饱和蒸汽流量测量:ρ为自动补偿，即仪表测量出补偿压力或者温度信号后，根据压力或者温度补偿信号，然后自动进行查表求出蒸汽密度，饱和蒸汽流量测量只需温度或者压力补偿其中之一，若两者都存在则以压力信号作为补偿信号;

　　b、过热蒸汽流量测量:ρ为自动补偿，即仪表测量出补偿压力和温度信号后，自动进行查表求出蒸汽密度，两种补偿信号必须同时存在，失去任何一种补偿信号都将无法得到瞬时流量值;

　　c、压缩气体流量测量:可采用压力补偿、温度补偿和温度压力同时补偿，压力补偿公式:ρ=A0*P+B0，取两种工况下的密度值和压力值即可算出A0和B0系数;温度补偿公式为:ρ=A0*T+B0，取两种工况下的密度值和温度值即可算出A0和B0系数;

　　温度压力同时补偿公式为:

　　ρ=ρ0(P+Pa)×(Co+273.2)/((P0+0.1013)×(C+273.2))

　　ρ工况密度;P工况压力;C工况温度;P0标况压力;C0标况温度;Pa当地大气压力MPa; ρ0 标况密度

特点

　　全中文液晶型显示

　　软件校准，零点自动进行补偿，性能稳定可靠

　　提供24V供电，可直接为外接变送器仪表供电

　　表内可实现开方功能，无需外接开方器

　　瞬时流量可变送输出，可累积脉冲输出

　　可实现流量或累积量上、下限报警输出

　　具有协议大、小流量功能设置

优势

　　全中文液晶型显示，方便用户现场调试与维护

　　可提供累积流量、瞬时流量、温度、压力等的上下限报警功能

　　可提供累积脉冲输出功能 多种补偿方式供用户选择

　　面板显示灯提示错误代码，丰富的自诊断功能使仪表更容易使用与维护。

　　简单的容错功能:温度、压力/密度补偿测量信号异常时，用对应的手动设定值进行补偿运算

　　仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐振性、稳定性和可靠性。

　　能与上位计算机进行数据通讯，组成能源计量网络系统
