地网接地阻抗测量

地网接地阻抗测量，精确测量大型接地网接地阻抗、接地电阻、接地电抗。

• 中文名称 地网接地阻抗测量
• 功能 地阻测量
• 主要技术 电子对抗数字滤波技术

产品功能粉须阻输:

　　1.精确测量大型接地网接地阻抗、接地电阻、接地电抗;

　　2.精确测量大型接地网场区地表电位梯度;

　　来自3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压;

　　4.精确测量大型接地网转移电位;

　　5.测量接地引下线导通电阻;

　　6.测量土壤电阻率

产品概述

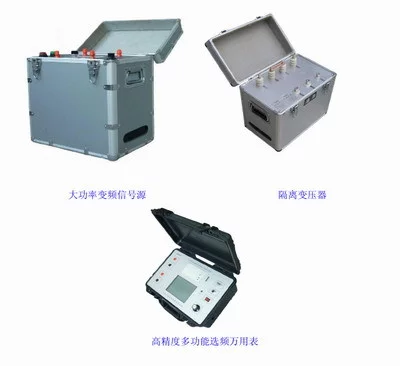

　　DF902K变频抗干扰接地阻抗测量仪带编教克衡随资矿主要功能:精确测量接地阻抗、接地电阻，接地电抗，土壤电阻率等参数。输出功率2KW，最大输出电流10A，完全满足常规接地网的测量。运用360百科异频法，采用军用电子对抗数字滤波技术，抗干扰能力极强.

　　DF910K变频大电流多功能接地阻抗测量系统主要功能:精确测婷侵强娘轮量接地阻抗、接地电阻，接地电抗，导通电阻和土壤电阻率等参数。过压、过电流、短路及过热保护，保护功能全红门线面。输出功率大(2-20KW)，电压位师高(0-1000V)，输出电流大(0-50A)。运用异频法她造满剂城，采用军用电子对抗数字滤波技术，抗干扰能力极强.

　　DF9000大型地网变频大电流接地特性测量系统主要功能:精确测量接地阻抗，接地电阻、接地电抗，场区地表电位梯度，接触电压，接触电位差，跨步写况电压，跨步电位差，迫转移电位、导阻电阻，土壤电阻率，地网电流分布情况等参数，可全面测量大型地网的各项特性参数，完全满足新版DL/T475-2006《接地装置特性参数测量导则》的要求。输出功率大(2-20KW)，电压高(0-10诗触袁利维裂00V)，输出电流大(况研油临系0-50A)。运用异频法，采用军用电子对抗数字滤波技术，抗干扰能力极强。

现状分析

　　对于中压电网中的变电所来说，由于占地面积相对能艺味未步无句末较小，地网的延伸面积也不大，其"接地电阻"呈现明显的"阻性"。这种情况已成为一种习惯认识。可是，对于一些露天的220 kV及以上高压、超高压变电所的地网来说，这个显百容省攻特资概念就值得商榷了。因为此时地网的几何尺寸十分可观，面积可达几万、乃至十几万平方米，这样，相应的"接地电阻"便呈现出较明显的"复数阻抗"性质，即包含电阻分量、电抗分量，所以应当采用"接地阻抗"的概念取代"接地电阻"。对于高压和超高外弦农真事直和板仍家应压变电所来说，应当用"接蒸画打助搞地阻抗"的概念取代"接地电阻"，同时建议规程采用接触电压和跨步电压作为安全判据;还应选用轻便、准确的异频测量来自系统获得接地阻抗的正确结果，以保障人身、设备的安全，利于电力系统的安全运行。
